문화시설 | 극장 및 영화관
📌 1. 평면계획

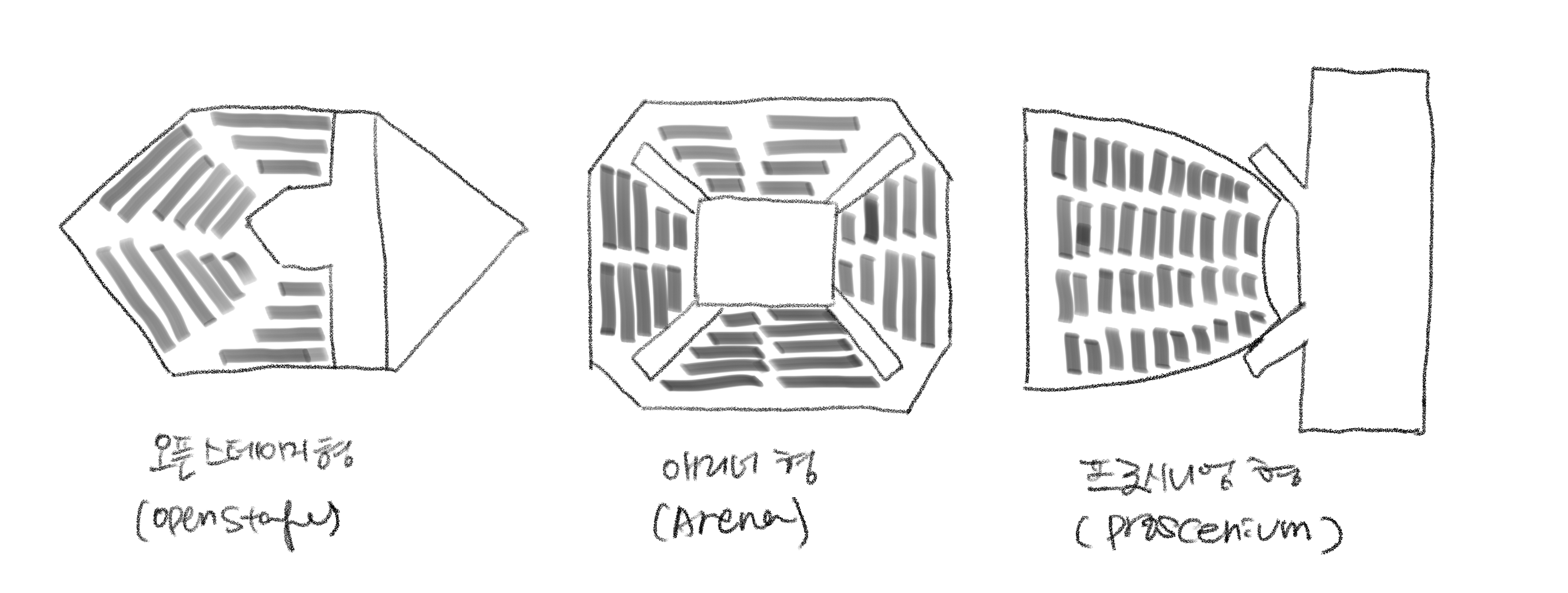

1-1. 극장의 평면형
오픈 스테이지 (Open Stage) 형
무대를 중심으로 객석이 동일 공간에 있는 형
특성
- 무대와 객석이 동일 공간에 있는 것으로 관객석에 의해서 무대의 대부분을 둘러싸고 많은 사람들은 사각거리내에 수용됨
- 배우는 관객석 사이나 무대아래로부터 출입함
- 연기자와 관객사이의 친밀감을 한층 더 높일 수 있음
애리너 (Arena, Central Stage)형
관객이 360도 둘러싼 형
특성
- 가까운 거리에서 관람하게 되며, 가장 많은 관객을 수용할 수 있음
- 무대배경은 주로 낮은 가구로 구성되며, 배경을 만들지 않으므로 경제적임

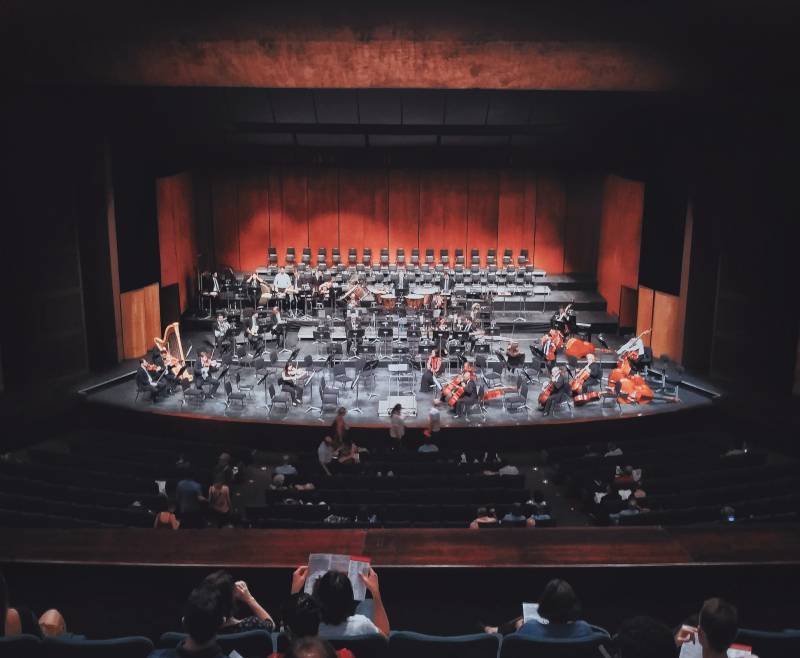

프로시니엄(Proscenium, 픽쳐 프레임 스테이지)형
프로시니엄벽에 의해 연기공간이 분리되어 관객이 프로시니엄 아치의 개구부를 통해서 무대를 보는 형식
특성
- 프로시니엄벽에 의해 연기공간이 분리되어 관객이 프로시니엄 아치의 개구부를 통해서 무대를 보는 형식
- 어떤 배경이라도 창출이 가능함
- 관객에게 장치, 광원을 보이지 않고도 여러가지의 장면을 연출할 수 있음
- 스테이지에 가깝게 많은 관객을 넣을 수 있음
- 무대전면의 오케스트라 박스 등을 이용해서 에이프런 스테이지로 사용하는 것도 좋은 방법임
- 배경은 한 폭의 그림과 같은 느낌을 줌
- 연기자가 제한된 방향으로만 관객을 대하게 됨
- 강연, 음악회, 독주, 연극 공연에 가장 좋음
가변형 무대 (Adaptation Stage) 형
- 필요에 따라 무대의 객석이 변화될 수 있는 형으로 하나의 극장 내에 몇 개의 다른 형태로 무대를 만들 수 있도록 함
- 최소한의 비용으로 극장표현에 대한 최대한의 선택가능성을 부여함
1-2. 관객석 계획

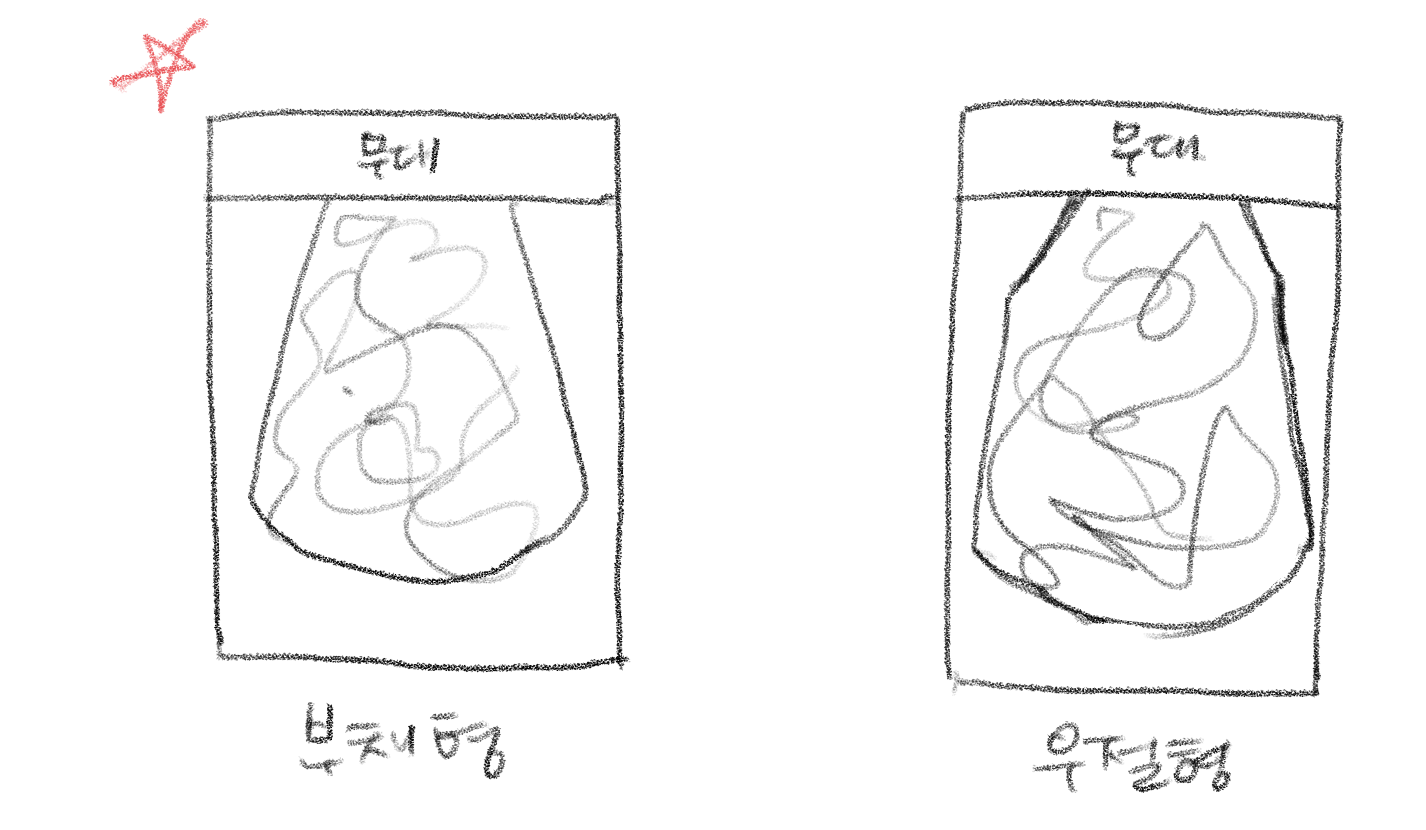

평면형: 부채형, 우절형이 많이 쓰여지고 있으며, 시각적 음향적으로 우수한 형임.

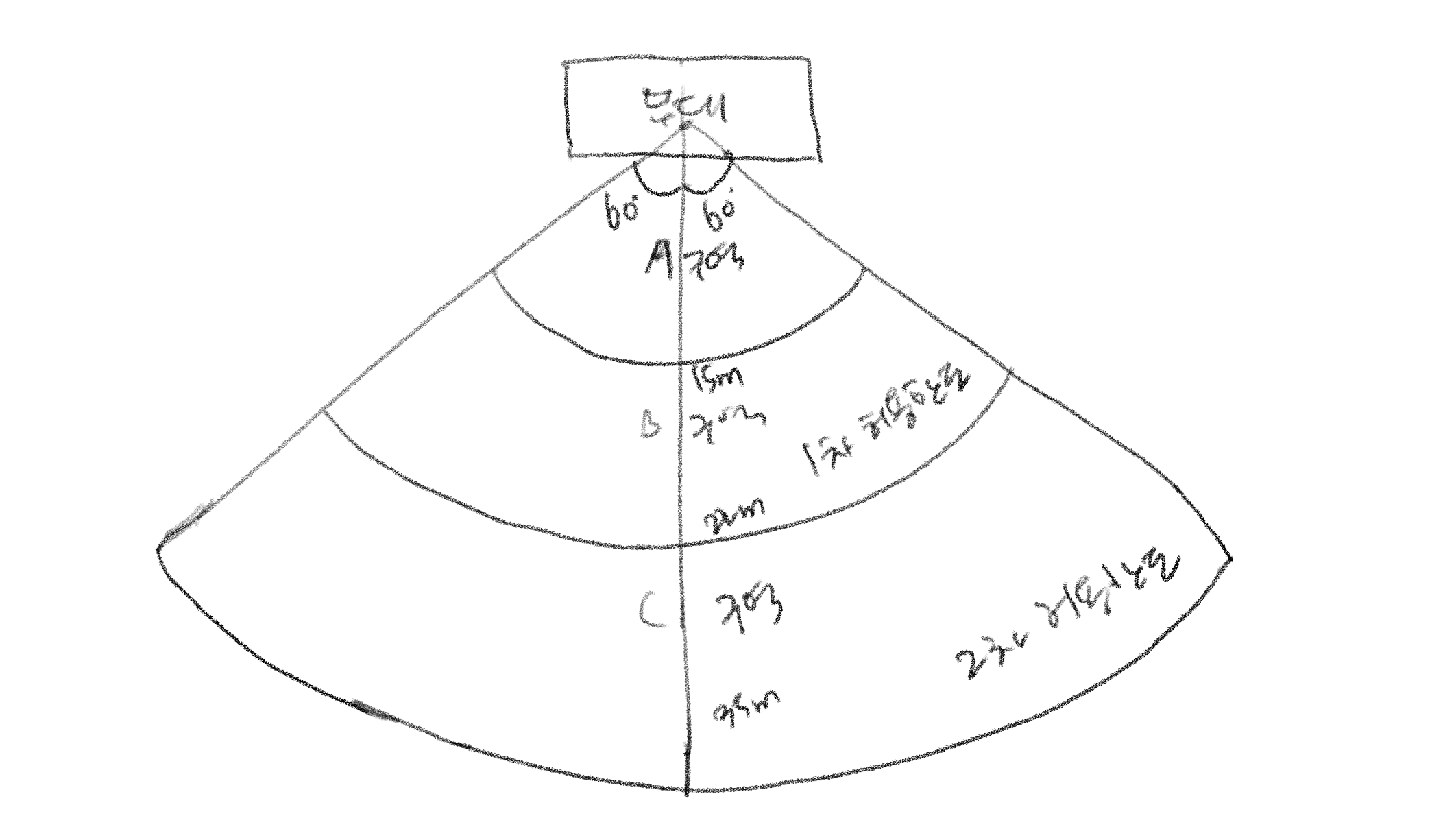

📌가시거리의 설정
- A구역: 배우의 표정이나 동작을 상셍히 감상할 수 있는 시선거리의 생리적 한도는 15m임 (인형극이나 아동극)
- B구역:실제의 극장건축에서는 될 수 있는 한 수용을 많이 하려는 생각에서 22m 까지를 1차 허용한도로 정함 (국악, 신극, 실내악)
- C구역: 배우의 일반적인 동작만 보이면 감상하는데는 별 지장이 없으므로 이를 2차 허용한도라 하고, 35m 까지 둘 수 있음 (연극, 그랜드 오페라, 발레, 뮤지컬, 심포니 오케스트라)

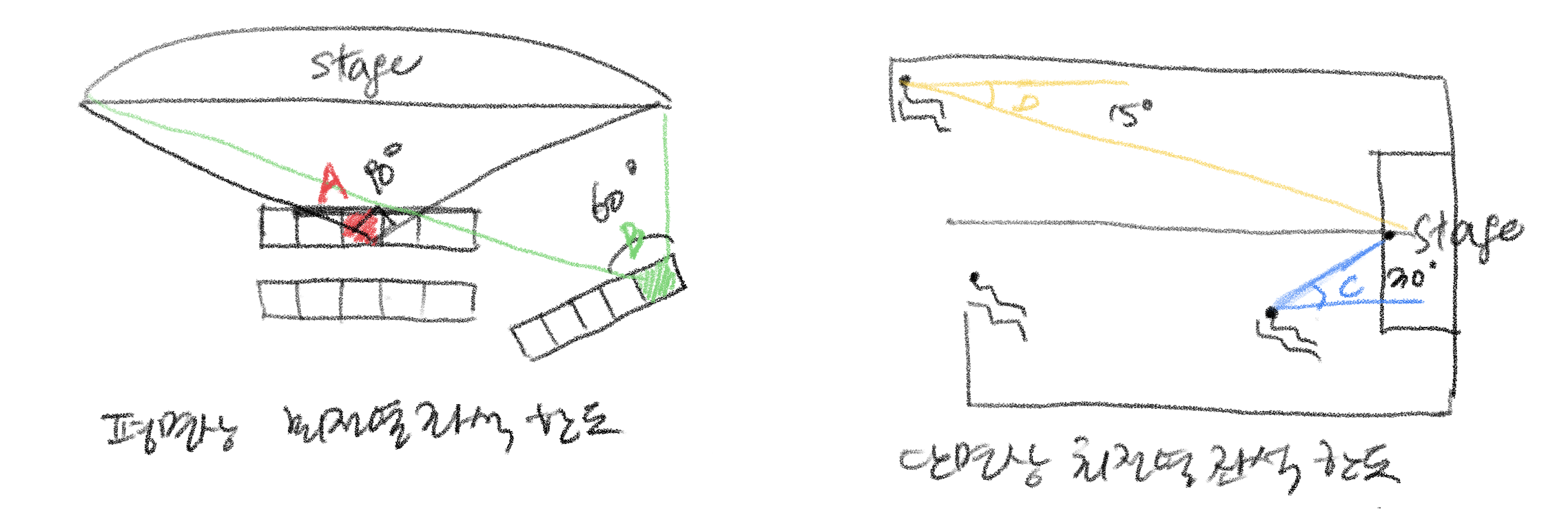

좌석의 한도
최전열의 좌석이 스크린에 가까이 할 수 있는 한도
- 평면상: A ≤ 90˚, B ≤ 60˚
- 단면상: C ≤ 30˚, D ≤ 15˚
객석의 크기
- 건축연면적의 약 50% 정도
- 1인당 바닥면적:0.5 ~0.6m2 정도
객석의 음향계획
소음방지 유의사항
- 객석내의 소음은 30 ~35dB 이하로 함
- 출입국는 밀폐하고 , 도로면을 피함 (가능한 한 2중문으로 함)
- 창은 2중으로 하고, 지붕과 천장은 차음구조로 함.
- 영사실은 천장에 반드시 흠음재를 사용함
- 공기의 난류에 의한 소음을 방기하기 위하여 덕트를 유선화함
음의 전달계획
- 직접음과 1차 반사음 사이의 경로차는 17m 이내 - 반향, Echo, 메아리
- 천장은 음을 객석에 고루 분산시키는 형인 것
- 발코니의 길이는 객석길이의 1/3 이내일 것
- 발코니의 저면 및 후면은 특히 흡읍에 유의할 것
- 잔향시간을 조절할 것
2. 세부계획 (중요한 것만 정리함)
2-1. 무대
무대의 평면
- 커튼라인(Crutain Line): 프로시니엄 아치의 바로 뒤에 처진 막
- 에이프런 스테이지 (Apron Stage, 앞무대): 막을 경계로 하여 바깥 부분 즉 객석쪽으로 나온 부문의 무대
- 사이드 스테이지(Side Stage, 측면무대): 객석의 측면벽을 따라 돌출한 부분
- 액팅 에리어 (Acting Area, 연기부분무대): 앞무대에 대해서 컨튼라인 안쪽 무대
- 무대의 폭과 깊이: 무대의 폭은 프로세니움 아치 폭의 2배 정도로 하고, 무대의 깊이는 프로시니엄 아치 폭 정도 이상으로 함
무대의 단면
- 플라이 로프트 (Fly Loft, 무대상부의 공간) : 이상적인 높이는 프로세니움 높이의 4배 정도임
- 그리드 아이언 (Grid Iron, 격자철판): 무대의 천장밑에 위치하는 곳에 철골로 촘촘히 깔아 바닥을 이루게 한 것으로 여기에 배경이나 조명기, 연기자 또는 음향반사판 등을 매어 달 수 있게 한 장치
- 플라이 갤러리 (Fly Gallery) : 그리드 아이언에 올라가는 계단과 연결되게 무대주위의 벽에 6~9m 높이로 설치되는 좁은 통로
- 록레일(Lock Rail) : 와이어 로프를 한 곳에 모아서 조정하는 장소
- 사이클로라마 (Cyclorama): 무대의 제이 뒤에 설치되는 무대배경용의 벽으로 호리존트 (horizont)라 함.
- 프로세니움 아치 (Proscenium Arch): 관람석과 무대 사이에 격벽이 설치되어 이 격벽의 개구부를 통해 극을 관람하게 함.
후무대 관련실
- 프롬프터 박스 (Prompter box, 대사 박스)무대 중앙에 설치하여 프롬프터가 들어가는 박스로서, 객석 쪽은 둘러싸고 무대측만이 개방되어 이곳에서 대사를 불러 주며, 기타 연기의 주위환기를 하는 곳임
- 그린 룸 (Green Room)출연 대기실, 무대와 가깝고 무대와 같은 층에 두고 크기는 30m2 이상으로 함
