1. 세부계획

1-1. 중앙진료부

계획상 요점

1. 병동부와 외래진료부의 관계를 충분히 고려하여 위치를 정함
2. 환자와 물건의 동선은 교차되지 않도록 함
3. 환자의 동선은 이동하기 쉬운 저층에 설치함
4. 중안진료부는 외래진료부와 병동부의 중간 위치가 좋으며, 특히 수술실, 물리치료실, 분만실 등은 통과교통이 되지않도록 함.
5. 약국, 외래진료부, 현관과의 연락이 좋은 곳에 설치함
6. 병원전체에서 중앙진료부가 차지하는 면적은 연면적의 15~20% 정도 임

구성

1. 약국: 보통 외래환자들이 이용하기 쉬운 장소로 출입구 부근이 좋음
2. 수술실
3. 중앙 소독재료부: 각종 기구, 포장, 비품, 의료 재료 등을 저장해 두었다가 요구시 수술실에 공급하는 장소로 수술실 부근에 둠
4. 분만부: 20병도 이하의 산과 병상수에 대해 1실을 둠.
5. X-레이실: 각 병동에 가깝고 외래진료부나 구급부 등으로부터 편리한 장소에 위치하게 함
6. 물리요법부: 외래환자가 많으므로 외래 이용에 편리한 위치에 둠
7. 검사부: 병동과 외래진료부에서 가까운 곳에서 북향이 좋고 오물 소각로에 가깝게 둠

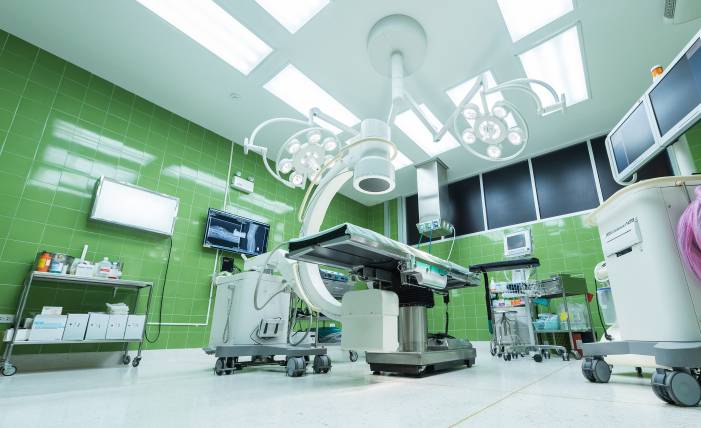

! 📌수술실 (시험에 자주 나옴)



위치

1. 타 부분의 통과 교통이 없는 건물의  익단부로 격리된 위치
2. 중앙 소독공급부와 수직 또는 수평적으로 근접된 부분
3. 병동 및 응급부에서 환자수송이 용이한 곳

무영등, 병원의 수술실에서 사용하는 그림자가 생기지 않는 2,000lx 정도 매우 밝은 조명등

계획상의 요점

1. 규모: 100병사에 대하여 2실 (1실은 대수술실) 로 하고, 50병사 증가시 1실씩 증가
2. 실온: 26.6℃, 습도: 55% 이상
3. 공조설비실는 공기는 재순환시키지 않음 - 자연환기 X,  수술실 만을 독립
4. 벽재료: 녹색계 타일 (적색의 식별이 용이하게 됨)
5. 바닥재료: 폭발성 마취약 사용의 경우가 많으므로 전기스위치 등 모든 전기기구는 스파크 방지장치가 붙은 것을 사용하며, 전기도체성 타일을 사용함 (불침투질 재료)
6. 크기: 대수술실: 6*6m, 소수술실: 4.5* 4.5m
7. 출입구: 쌍여닫이로 1.5m 전후의 폭으로 하고, 손잡이는 팔꿈치 조작식으로 함
8. 천장높이: 3.5m
9. 안과수술실: 암막 장치가 필요
10. 방위: 전혀 무관하고, 인공조명(무영등)으로 하여 직사광선을 피하고 밝기가 일정하게 함

1-2. 병동부

계획상의 요점

1. 건물을 평면적으로 넓히는 것을 피하고, 특히 병동부를 고층화하여 간호와 서비스에 있어서 능률화를 도모함
2. 병동부는 병원 전체 면적의 약 40%를 차지함
3. 병동부와 관계 있는 사람들의 통과교통이 생기지 않도록 계획함
4. 외래, 중앙진료부와 근접하도록 하여 환자의 동선을 줄이고 문병의 빈번함을 감안하여 편의를 도모함
5. 간호원이 간호업무에 전념할 수 있도록 조리, 세탁, 조제, 수술실, 검사실, X선실, 기타 특수시설을 두지 않음

간호단위(Nurse Unit)

간호단위의 구성

간호단위: 1조(8~10명)의 간호원이 간호하기에 적절한 병상수로 25베드가 이상적이며, 보통 30~40베드임



간호원 대기실(Nurses Station) - 병실군의 중앙에 위치

설치위치: 각 간호단위 또는 층별, 동별로 설치하며, 간호작업에 편리한 수직통로 가까운 곳으로 외부인의 출입도 감시할 수 있게 함

간호원의 보행거리: 24m 이내로 위치



(개실) 병실

크기:

1. 1인용실: 6.3m2 이상,
2. 2인용실: 8.6m2 이상

병실계획시 유의사항

1. 병실의 천장은 환자의 시선이 늘 닿는 곳으로 조도가 높고 반사율이 큰 마감 재료는 피함
2. 병실의 조명은 형광등이 반드시 좋은 것은 아님
3. 병실출입문은 안여닫이로 하고, 문지방은 두지 않음
4. 외여닫이문으로 폭은 1.1 이상으로 함
5. 창면적은 바닥면적의 1/3~1/4 정도로 하며, 창대의 높이는 90cm 이하로 하여 외부전망이 가능하도록 함
6. 환자마다 머리후면에 개별조명시설을 하고, 직사광선을 피할 수 있도록 실중앙에 전등을 달지 않음

총실 (Cybicle System)



병실 내에 보통 천장에 닿지 않는 가벼운 커튼이나 칸막이로 나누어 병상을 여러 개 배치하는 형식 (4인/ 6인)



장점

1. 간호나 급식서비스가 용이하며, 실의 개방감이 있음
2. 북향 부분도 실의 환경이 균등하게 되며 ,공간을 유효하게 사용할 수 있음.

단점

1. 독립성이 떨어지며, 실내의 공기가 오염될 가능성이 크고 시끄러움.
